Miten yhteisen tilan induktori toimii piirissä irect kaksisuuntaisena suodattimena

On olemassa molemminpuolisen induktanssin erityinen sovellus, eli yhteismuotoinen induktanssi.

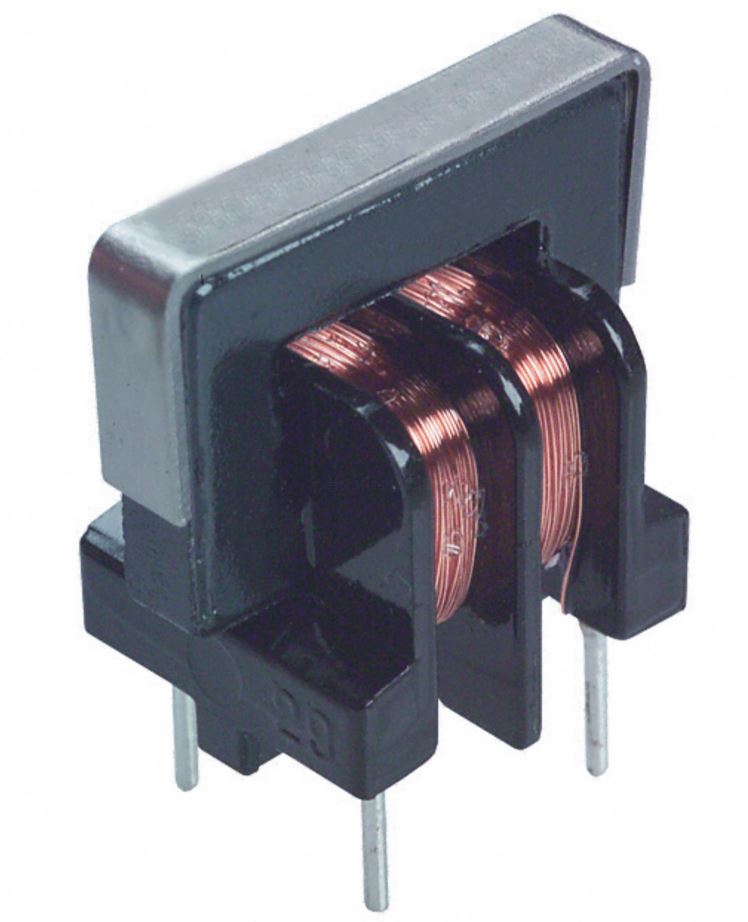

Yhteisen tilan induktoreita voidaan kutsua myös yhteismoodin kuristimiksi, joita käytetään yleisesti tietokoneen kytkentävirtalähteissä yhteismuotoisten sähkömagneettisten häiriösignaalien suodattamiseksi. Levyn suunnittelussa yhteismuotoinen induktori toimii EMI-suodattimena, joka tukahduttaa suurnopeussignaalilinjan synnyttämän sähkömagneettisen säteilyn säteilemisen ulospäin.

Yhteinen tila-induktori toimii myös kaksisuuntaisena suodattimena piirissä. Millaisia pisteitä yhteistilan induktorit tarvitsevat voidakseen toimia kaksisuuntaisena suodattimena piirissä? Puhutaan lyhyesti siitä.

Korkea alustava läpäisevyys

Yleisen tilan induktorilla on oltava korkea alku- läpäisevyys. Yhteisen tilan induktorin alku- läpäisevyys on 5-15-kertainen ferriitin verrattuna, joten sillä on suuri sisäänmenohäviö. Suoritetun häiriön estossa se on parempi kuin ferriitti.

Korkea kylläisyys magneettinen induktio

Yleisen tilan induktorilla on oltava korkea kyllästysmagneettinen induktiovoimakkuus, joka on 2-3 kertaa korkeampi kuin ferriitin. Vahvan virran häiriön tapauksessa kylläisyyden magnetointi ei ole helppoa.

Erinomainen lämpötilan stabiilisuus

Yleisen tilan induktorilla on oltava erinomainen lämpötila- stabiilisuus. Mitä korkeampi Curie-lämpötila on, sitä korkeampi lämpötilan vaihtelu on, sitä parempi seosominaisuuden muutosnopeus on ferriittiä ja stabiliteetti on lähellä lineaarista.

Joustavat taajuusominaisuudet

Yhteisen tilan induktorit vaativat joustavia taajuusominaisuuksia ja ovat riittävän joustavia prosessin säätämiseksi haluttujen taajuusominaisuuksien saavuttamiseksi. Eri valmistusprosessit ja oikea kela-polymerointi voivat saada erilaisia impedanssin ominaisuuksia erilaisten kaistojen suodatusvaatimusten täyttämiseksi, ja impedanssiarvo on paljon suurempi kuin ferriitin.

Tällä hetkellä yleistä tilaa käyttävä induktori on laajalti käytössä, sitä voidaan käyttää RF- ja langallisessa viestinnässä, tietotaitojen säätölaitteissa, tutkatunnistimessa, autoelektroniikassa, matkapuhelimessa, suckerissa, äänilaitteissa, kämmenmikroissa, langallisessa kaukosäätimen ratkaisussa. Järjestelmä, lyhytpaineinen sähkömoduuli, elektroniset mittauslaitteet, tietokonehuonelaitteet, kytkentävirtalähde ja mittaus- ja ohjausjärjestelmä näkevät sen!
