Monissa korkeataajuisissa{0}}tehonmuunnossovelluksissa tasomuuntajat tarjoavat etuja tehokkuudessa, lämmönhallinnassa, profiilin korkeudessa ja valmistuksen toistettavuudessa. Perinteiset käämitysmuuntajat ovat kuitenkin kilpailukykyisiä, kun joustavuus, alhaiset alkukustannukset, nopea prototyyppien valmistus ja vähäinen tuotantomäärä ovat tärkeimpiä huolenaiheita. Optimaalinen valinta riippuu kytkentätaajuudesta, tehotasosta, tuotantomäärästä, mekaanisista rajoituksista ja eristysvaatimuksista.

Taajuushaaste, joka muutti muuntajan suunnittelua

Vuosikymmenten ajan perinteinen lanka{0}}käämimuuntaja oli vakioratkaisu virranmuunnoksille.

Tyypillisessä suunnittelussa käytettiin kuparilankaa, joka oli kierretty ferriittisydämen ympärille muovikelalla-yksinkertaisella, luotettavalla ja-vakiintuneella valmistusmenetelmällä.

Kuitenkin, kun kytkentätaajuudet nousivat kymmenistä kilohertseistä satoihin kilohertseihin ja pidemmälle, muuntajien suunnittelusta tuli yhä haastavampaa.

Leveän{0}}kaistavälin puolijohteiden, kuten GaN ja SiC, käyttöönotto on nopeuttanut tätä kehitystä. Korkeammat kytkentätaajuudet antavat suunnittelijoille mahdollisuuden pienentää magneettisten komponenttien kokoa ja lisätä tehotiheyttä, mutta ne tuovat myös uusia haasteita erityisesti muuntajien käämien häviöissä.



Yksi suurimmista ongelmista on iho- ja läheisyysvaikutuksen aiheuttama AC-kuparihäviöiden lisääntyminen.

Korkeilla taajuuksilla virran jakautuminen johtimen sisällä muuttuu epätasaiseksi. Sen sijaan, että käyttäisit johtimen koko poikki-poikkipinta-alaa, virralla on taipumus keskittyä lähelle pintaa ja olla vuorovaikutuksessa lähellä olevien johtimien kanssa. Tämä lisää tehollista vastusta ja vähentää muuntajan hyötysuhdetta.



Tasomaiset muuntajatnousi esiin vaihtoehtoisena lähestymistapana.

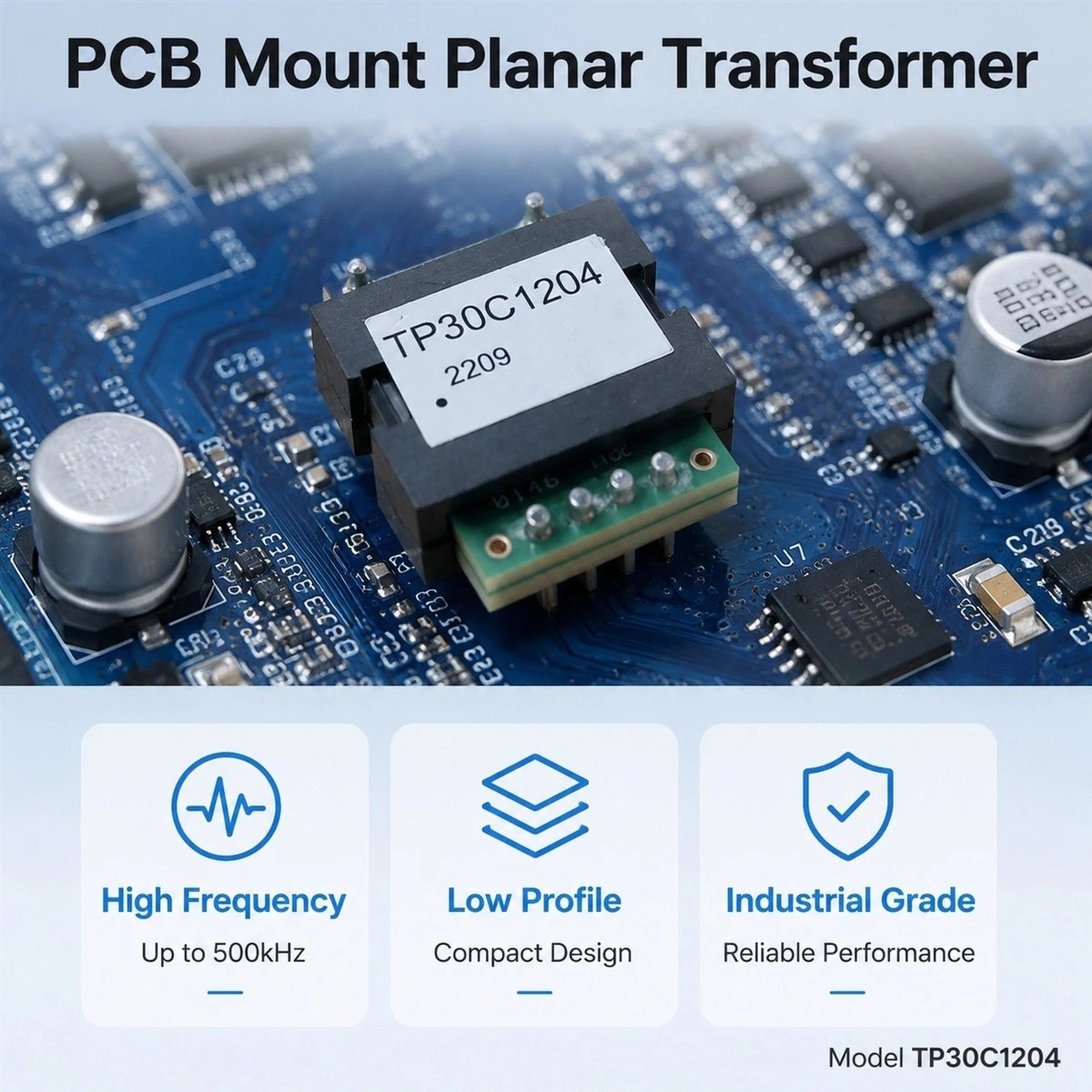

Pyöreän lankakäämin sijasta tasomauhantajissa käytetään litteitä kuparikerroksia, jotka on integroitu piirilevyrakenteisiin. Nämä kuparikerrokset pinotaan ja yhdistetään tasomaisiin ferriittiytimiin, mikä luo kompaktin magneettisen komponentin, joka on optimoitu korkeataajuiseen toimintaan{1}}.

Tasomuuntajat eivät kuitenkaan ole automaattisesti parempia kaikissa sovelluksissa. Niiden edut ilmenevät, kun suunnitteluvaatimukset vastaavat niiden vahvuuksia.

Tasomuuntaja vs perinteinen muuntaja: Tärkeimmät erot

Parametri	Tasomuuntaja	Perinteinen haavamuuntaja
Profiilin korkeus	Erittäin matala profiili; usein alle 20 mm mallista riippuen	Korkeampi pystyprofiili lankakäämirakenteen ansiosta
Korkea{0}}taajuustehokkuus	Erinomainen, kun käämin geometria on optimoitu	Kasvavat AC-häviöt korkeammilla taajuuksilla
Tehon tiheys	Suuri potentiaali kompakteissa, korkeataajuisissa{0}}malleissa	Rajoitettu käämin tilavuuden ja lämpörajoitusten vuoksi
Vuotoinduktanssi	Erittäin hallittavissa kerrosjärjestelyn ja lomituksen avulla	Riippuu enemmän käämitystekniikasta
Lämmönhallinta	Hyvä PCB{0}}tason lämmönlevityskyky	Riippuu käämin, puolan ja hylsyn rakenteesta
Valmistuksen toistettavuus	Erinomainen piirilevyjen valmistusprosessien ansiosta	Riippuu enemmän käämityksen johdosta
Prototyyppien nopeus	Vaatii piirilevyn suunnittelun ja valmistuksen	Nopea modifiointi ja näytetuotanto
Alkukustannukset	Korkeammat suunnittelu- ja työkalukustannukset	Pienemmät ennakkokustannukset
Pieni-volyymituotanto	Usein vähemmän taloudellista	Yleensä kustannus{0}}tehokkaampi
Mekaaninen joustavuus	Rajoitettu piirilevyn suunnittelun valmistumisen jälkeen	Helpompi muokata

---



Missä Planar Transformers on etu

1. Korkea-taajuustehokkuus ja vaihtovirtahäviön hallinta

Tasomuuntajien tärkein etu on niiden kyky hallita paremmin{0}}korkeataajuisia käämityshäviöitä.

Tasainen kuparirakenne tarjoaa hallitumman johtimen geometrian pyöreään lankaan verrattuna. Säätämällä:

• kuparin paksuus
• kerrosten järjestely
• lomittava rakenne
• käämin jakelu

insinöörit voivat vähentää iho- ja läheisyysvaikutusten aiheuttamaa vaihtovirtavastusta.

Korkeataajuisissa sovelluksissa, erityisesti useiden satojen kilohertsien yläpuolella, optimoidut tasomaiset rakenteet voivat parantaa merkittävästi tehokkuutta perinteisiin käämitysmenetelmiin verrattuna.



Tasomaiset muuntajat eivät kuitenkaan poista suurtaajuisia{0}}häviöitä kokonaan. Huono käämitys tai sopimaton kuparin paksuus voivat silti aiheuttaa merkittäviä häviöitä, joten magneettisen suunnittelun optimointi on edelleen välttämätöntä.



2. Matala profiili ja suuri tehotiheys

Yksi tasomaisten muuntajien näkyvimmistä eduista on niiden kompakti pystymitta.

Koska käämit on integroitu piirilevykerroksiin, tasomuuntajat voivat saavuttaa erittäin matalat profiilit perinteisiin magneettikomponentteihin verrattuna.

Tämä tekee niistä houkuttelevia sovelluksissa, joissa korkeus on rajoitettu, mukaan lukien:

• 1U virtalähteet
• palvelimen tehomoduulit
• ohuet adapterit
• sulautetut sähköjärjestelmät
• autojen tehoelektroniikka

Suurien{0}}volyymien malleissa tasomuuntajat voivat mahdollistaa huomattavasti suuremman tehotiheyden vähentämällä magneettisten komponenttien korkeutta ja parantamalla lämpöintegraatiota.



3. Parempi lämpöintegraatio

Lämmönhallinta on yksi suurimmista haasteista{0}}suurtiheyksisen tehon muuntamisessa.

Tasomaiset muuntajat tarjoavat useita lämpöetuja:

• suuri kuparipinta-ala
• lyhyet lämpöpolut
• suora yhteys piirilevyjen kuparirakenteisiin
• helpompi integrointi järjestelmä{0}}tason jäähdytysmenetelmiin

Koska muuntajan käämi on osa piirilevyrakennetta, lämpöä voidaan usein siirtää tehokkaammin ympäröivään piirilevyyn ja runkoon verrattuna perinteisiin lankakäämiin.



Tämä on erityisen arvokasta pienikokoisissa tehonmuuntimissa, joissa jokainen watti lämpöhäviöllä on tärkeä.



4. Parasiittisten parametrien parempi hallinta

Monissa nykyaikaisissa muuntimen topologioissa loisparametrit eivät ole vain ei-toivottuja vaikutuksia{0}}ne ovat suunnittelumuuttujia.

Esimerkiksi:

• LLC resonanssimuuntimet
• vaiheen{0}}siirtymän täyden-siltamuuntimet
• kaksi{0}}aktiivista-siltamuunninta

vuotoinduktanssi voi vaikuttaa järjestelmän suorituskykyyn.



Tasomaisten muuntajien avulla suunnittelijat voivat tarkoituksella säätää vuodon induktanssia seuraavasti:

• käämityksen erotus
• kerrosten sijoittelu
• lomittavia kuvioita

Tämä ohjaustaso voi vähentää magneettisten lisäkomponenttien tarvetta ja yksinkertaistaa kokonaistehoa.



Missä perinteisillä muuntajilla on edelleen etuja

1. Nopeampi prototyyppi ja suurempi suunnittelun joustavuus

Perinteisten muuntajien suurin etu on joustavuus.

Perinteistä muuntajaa voidaan usein muuttaa nopeasti muuttamalla:

• kierrossuhde
• langan koko
• käämitysjärjestely
• eristysrakenne

Tämä joustavuus on erittäin arvokasta varhaisessa-kehitysvaiheessa, pienivolyymituotteissa-tai sovelluksissa, joiden tekniset tiedot voivat muuttua usein.



Tasomuuntaja vaatii tyypillisesti:

• Piirilevyn uudelleensuunnittelu
• magneettinen optimointi
• ydinvalinta
• eristyksen tarkastus

mikä lisää kehitysaikaa.



2. Alhaiset alkukustannukset-pienen volyymin sovelluksille

Tasomaiset muuntajat vaativat yleensä suurempia suunnitteluinvestointeja.

Kehitysprosessi voi sisältää:

• PCB-asettelu
• magneettinen simulointi
• prototyypin valmistus
• validointitestaus
• turvallisuuskatsaus

Suuri{0}}volyymituotannossa nämä kustannukset voidaan kuolettaa tuhansiin tai miljooniin yksiköihin.



Pienen{0}}volyymin tai räätälöityjen tuotteiden osalta kuitenkinperinteiset muuntajattarjoavat usein taloudellisemman ratkaisun, koska ne vaativat vähemmän{0}}kertaluonteisia suunnitteluinvestointeja.



3. Parempi istuvuus, kun lautaalue on rajoitettu

Tasomuuntajat ovat ohuita, mutta ne eivät aina ole pienempiä kokonaisjalanjäljellään.

Niiden suurempi tasorakenne saattaa vaatia enemmän piirilevyaluetta verrattuna pystysuuntaiseen tavanomaiseen muuntajaan.

Jos tärkein mekaaninen rajoitus on:

• rajallinen piirilevytila
• pieni lautaalue
• kompakti vaakasuuntainen jalanjälki

perinteinen muuntaja voi olla helpompi integroida.



4. Korkean-nykyisen ja matalan taajuuden-sovellukset

Kaikki tehonmuuntimet eivät hyödy tasomaisesta rakenteesta.

Alhaisilla kytkentätaajuuksilla toimivissa tai erittäin korkeaa virrankäsittelyä vaativissa sovelluksissa perinteiset käämitystekniikat voivat säilyä erittäin kilpailukykyisinä.

Esimerkkejä:

• teollisuuden virtalähteet
• moottorikäyttöjärjestelmät
• korkeat{0}}virtamuuntimet

Näissä tapauksissa tasomaisen rakenteen monimutkaisuus ei välttämättä tarjoa tarpeeksi hyötyä.

---

Tasomuuntaja vs perinteinen muuntaja: Valintaopas

Hakemusvaatimus	Suositeltu lähestymistapa
Kytkentätaajuus yli useita satoja kHz	Tasomainen muuntaja
Erittäin-matala profiilivaatimus	Tasomainen muuntaja
Suuri tuotantomäärä	Tasomainen muuntaja
Tarvitsee tiukan vuodon induktanssin säädön	Tasomainen muuntaja
Edistyksellinen resonanssimuunninsuunnittelu	Tasomainen muuntaja
Prototyyppikehitys muutamassa päivässä	Perinteinen muuntaja
Säännölliset suunnittelumuutokset	Perinteinen muuntaja
Pieni-volyymituotanto	Perinteinen muuntaja
Minimi ennakkosuunnittelukustannukset	Perinteinen muuntaja
Erittäin rajallinen piirilevyalue	Perinteinen muuntaja

---



Yleisiä kysymyksiä Planar Transformersista

Ovatko tasomaiset muuntajat aina tehokkaampia?

Ei.

Tasomaiset muuntajat voivat tarjota parempaa korkeataajuista{0}}suorituskykyä, kun ne on suunniteltu oikein, mutta tehokkuus riippuu täydellisestä magneettisesta rakenteesta, mukaan lukien ydinmateriaalista, kuparirakenteesta, toimintataajuudesta ja virrantiheydestä.



Ovatko tasomaiset muuntajat kalliimpia?

Aluksi kyllä.

Ne vaativat yleensä korkeampia suunnittelu- ja valmistuskustannuksia. Keskikokoisessa- ja suuressa{2}}volyymituotannossa automaattinen piirilevyjen valmistus voi kuitenkin tehdä niistä taloudellisesti houkuttelevia.



Mikä taajuus on paras tasomaisille muuntajille?

Tiukkaa taajuusrajaa ei ole.

Tasomaiset muuntajat tulevat yhä houkuttelevammiksi, kun kytkentätaajuudet siirtyvät satojen kilohertsien alueelle ja sitä korkeammalle, varsinkin kun matala profiili ja suuri tehotiheys ovat tärkeitä suunnittelutavoitteita.



Lopullinen tuomio: Valitse rajoitusten, ei teknologiatrendien perusteella

Kysymys ei ole:

"Ovatko tasomaiset muuntajat parempia kuin perinteiset muuntajat?"

Parempi kysymys on:

"Mikä muuntajatekniikka vastaa parhaiten tämän tehonmuuntimen vaatimuksia?"



Tasomuuntajat ovat tehokkaita työkaluja nykyajankorkealla-taajuudella, korkean{0}}tiheyden tehomuunnos. Ne tarjoavat etuja:

• kompakti muototekijä
• lämpöintegraatio
• toistettavuus
• loistorjunta

Ne sopivat erityisesti sovelluksiin, kuten:

• GaN{0}}pohjaisia ​​latureita
• palvelimen virtalähteet
• autojen tehoelektroniikka
• suuri-tiheys DC-DC-muuntimet

Perinteiset kierremuuntajat ovat edelleen tärkeä ratkaisu, koska ne tarjoavat:

• nopeampaa kehitystä
• alhaisemmat alkukustannukset
• suurempi suunnittelun joustavuus



Tehokkain tekninen lähestymistapa ei ole korvata perinteisiä muuntajia yleisesti tasomaisilla malleilla, vaan valita sopiva magneettitekniikka taajuuden, tilavuuden, lämpövaatimusten, mekaanisten rajoitusten ja kustannustavoitteiden perusteella.
